TRANSCEIVER OPTIQUE ET SWITCH ETHERNET

Transceiver Optique et Switch Ethernet

Moog – Protokraft développe des composants électro-optiques et sous-systèmes destinés à des applications réseau dans des environnements sévères.
Les concepteurs d’équipements réseau ont les avantages de la réduction de la taille des circuits imprimés, la réduction des exigences de câblage et le plus important – l’amélioration des bilans de liaison du système.

La société MOOG-PROTOKRAFT est spécialisée dans les Transceiver fibre optique incorporés directement dans les connecteurs type ARINC 600 / 404 / EN4165, D38999…ainsi que dans les Switch Ethernet Durcis.

” Fiabiliser les communications par fibres optiques dans les environnements difficiles “

LES PRODUITS

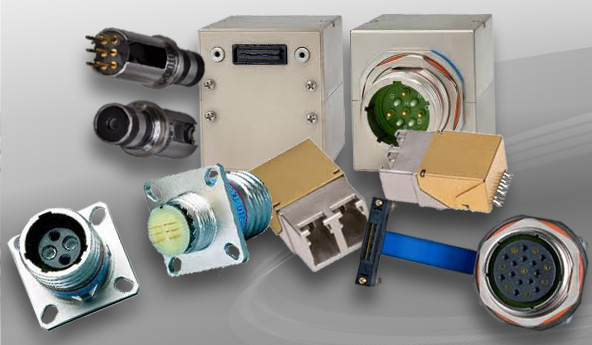

Transceiver Fibre Optique

Mil-Dtl-38999 Fiber Optic Transceivers

Liaison fibre optique jusqu’à 20 Km

Applications pour RS-485, Fast / Gigabit Ethernet, Fibre Channel et sFPDP du DC à 3.125Gbps
Fonctions RX Signal Detect (SD) ou Loss of Signal (LOS)
Temperature de fonctionnement -40°C à +85°C
Résistance aux chocs, vibrations et immersion Mil-Std-810

Single Tx / Rx

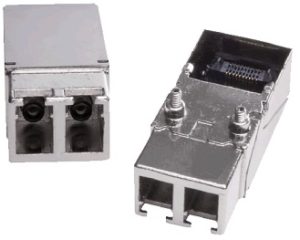

STILETTO Optical TX & RX 10Gbps “Pluggable” Interface

Conforme standard 10Gb Ethernet – 10GBase-SR / SFI                                                                Longueur fibre optique jusqu’à 300m (50/125µ 2000MHz*Km MMF – OM3
Maximum bit error rate < 1 x 10-12
Temperature de fonctionnement -40°C à +85°C
Duplex LC interface                                                                                                                                  Gain important en taille et poids par rapport aux transceivers SFP+ traditionnels

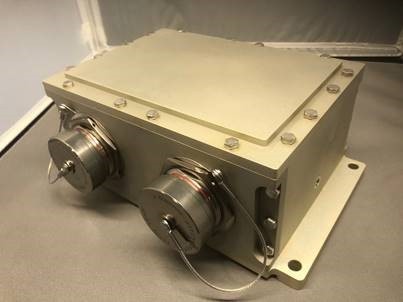

Switch Ethernet Durci

Switch Ethernet cuivre + fibre – 28VDC

Le Viking 10+2 est un Switch Ethernet constitué de 10 ports 10/100/1000Base-T et 2 ports 10GBase-SR
Dans un faible encombrement, le Viking offre 2 connecteurs distincts D38999.
L’interface Ethernet cuivre est un D38999/24Jx35PN avec des ports
Ethernet 10/100/1000Base-T compatible avec IEEE 802.3u-:2005,
plus l’interface 28VDC (18-36 VDC).
L’interface Ethernet fibre est un D38999/20xC4PN avec 2 x 10GBase-SR pour une liaison
fibre optique allant jusqu’à 300m.
Existe en version manageable niveau 2 ou non manageable.
Gamme de température -40°C à +85°C

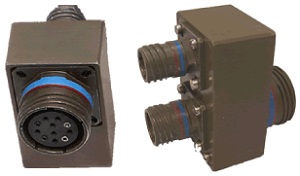

Ethernet Media Converter

Mercury 28 VDC

Ce “Media converter”, permet de transmettre par fibre optique un signal Ethernet cuivre.
Il est alimenté directement en 28V DC.
Compatible IEEE-802.3:2005 Fast ou Gigabit Ethernet
Longueur de fibre optique jusqu’à 2.0 Km
Température de fonctionnement : -40°C à +85°C
Résistant aux chocs, vibrations et immersion Mil-Std-810 and Mil-Std-1344

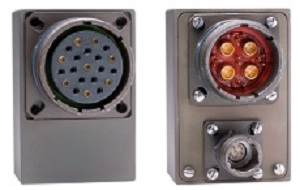

Video Media Converter

Falcon 28 VDC

Ce “Dual DVI fiber optic media converter” permet de transmettre par fibre optique un signal DVI sur de longues distances dans un environnement difficile.
Il est alimenté directement en 28 V DC.
Température de fonctionnement : -40 à +85°C
Longueur de fibre optique jusqu’à 500m
Résistant aux chocs, vibrations et immersion Mil-Std-810 and Mil-Std-1344
MIL-T-29504 connecteur interface fibre optique
D38999 / Quadrax pour les signaux DVI

En savoir plus

Interface adapters

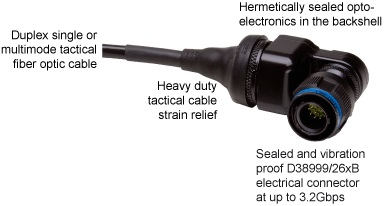

Cobra

Le Cobra est la solution idéale quant il s’agit de transmettre un signal par fibre optique dans un environnement où il n’est pas possible d’utiliser un kit de nettoyage.
L’utilisateur ne démonte que le connecteur D38999 size 11-35. La conversion électrique-optique étant réalisée dans le corps du connecteur.

Application jusqu’à 3.2 Gbps
Distances de fibre : jusqu’à 10.0 Km
Température de fonctionnement : -55 à + 85°C
Résistant aux chocs, vibrations, EMI et ESD suivant Mil-Std-810
