NUMERISEURS SERIE M2P

Numériseurs série M2p

M2p.59xx-x4

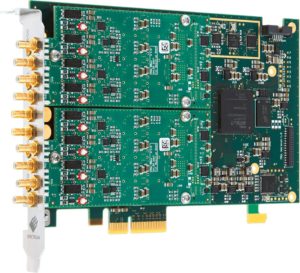

La série M2p.59xx permet d’enregistrer jusqu’à huit voies « Single-Ended » ou jusqu’à quatre voies différentielles avec des vitesses d’échantillonnage allant jusqu’à 125 MS/s. Ces cartes au format PCIe offrent des fonctionnalités de numérisation exceptionnelles en termes de résolution et de vitesse. Les voies peuvent être commutées entre « Single-Ended »avec un offset programmable et vraies différentielles. La résolution verticale de 16 bits permet une précision quatre fois supérieure à celle des cartes à 14 bits et une précision de seize fois supérieure à celle d’une carte à 12 bits.





Cartes M2p.59xx-x4

ModelEntrées Single-EndedEntrées DifférentiellesMémoireRésolution
M2p.5920-x41 x 20 MS/s1 x 20 MS/s512 MSamples16 bit
M2p.5921-x42 x 20 MS/s2 x 20 MS/s512 MSamples16 bit
M2p.5922-x44 x 20 MS/s2 x 20 MS/s512 MSamples16 bit
M2p.5926-x44 x 20 MS/s4 x 20 MS/s512 MSamples16 bit
M2p.5923-x48 x 20 MS/s4 x 20 MS/s512 MSamples16 bit
M2p.5930-x41 x 40 MS/s1 x 40 MS/s512 MSamples16 bit
M2p.5931-x42 x 40 MS/s2 x 40 MS/s512 MSamples16 bit
M2p.5932-x44 x 40 MS/s2 x 40MS/s512 MSamples16 bit
M2p.5936-x44 x 40 MS/s4 x 40 MS/s512 MSamples16 bit
M2p.5933-x48 x 40 MS/s4 x 40 MS/s512 MSamples16 bit
M2p.5940-x41 x 80 MS/s1 x 80 MS/s512 MSamples16 bit
M2p.5941-x42 x 80 MS/s2 x 80 MS/s512 MSamples16 bit
M2p.5942-x44 x 80 MS/s2 x 80 MS/s512 MSamples16 bit
M2p.5946-x44 x 80 MS/s4 x 80 MS/s512 MSamples16 bit
M2p.5943-x48 x 80 MS/s4 x 80 MS/s512 MSamples16 bit
M2p.5960-x41 x 125 MS/s1 x 125 MS/s512 MSamples16 bit
M2p.5961-x42 x 125 MS/s2 x 125 MS/s512 MSamples16 bit
M2p.5962-x44 x 125 MS/s2 x 125 MS/s512 MSamples16 bit
M2p.5966-x44 x 125 MS/s4 x 125 MS/s512 MSamples16 bit
M2p.5968-x44 x 125 MS/s
8 x 80 MS/s
4 x 125 MS/s512 MSamples16 bit
