ESPION DE BUS 1553 et ARINC 429

NOS PRODUITS

ESPION 1553

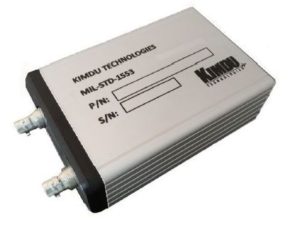

ASIU-L-0003

Ethernet to Mil-STD 1553 converter

Fonctions  Mil-Std-1553 BC ou RT ou Monitor

Dual redundant 1553 bus

Ethernet 10/100

Aucun Driver nécessaire

Versions TCP et UDP

Interface logicielle simple

Livré avec convertisseur AC/DC

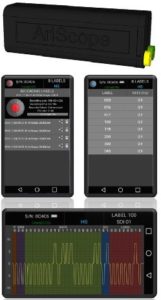

AriScope

AriScope est un outil d’analyse de ligne ARINC 429 capable d’acquérir et d’interpréter chaque bit transmis en High Speed ou Low Speed. L’application Android gratuite pour smartpho-ne ou tablette permet d’afficher la liste des labels avec leur fréquence de rafraîchissement, d’afficher les détails d’un label, d’afficher l’oscillogramme du label (état physique de la ligne) ou encore d’enregistrer l’activité de la ligne. Dans ce dernier cas, toutes les informations sont enregistrées dans un fichier texte facilement lisible qui peut être envoyé par mail immédia-tement depuis l’application.

Alimentation : 3.0V à 4.2V

Autonomie en veille : 2 ans.

Autonomie en fonctionnement : 50 heures.

Masse avec batterie : 79g.

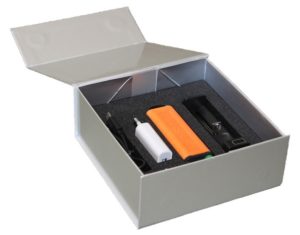

AriStim

AriStim est un perturbateur ARINC 429 connecté via Bluetooth à un smartphone.

Cet outil permet l’acquisition et la perturbation de cha-que label / SDI d’une ligne ARINC aussi bien HIGH SPEED que LOW SPEED. AriStim fait l’acquisition temps réel via l’entrée RX et génère les labels modifiés sur la sortie TX ARINC 429.

Le module AriStim est compact et autonome, alimenté par batterie lithium 18650 (fournie), il offre une autonomie de 40 heures (2 ans en veille).

Nav429

Le module Nav429 est un shield Arduino permettant la réception de 2 lignes ARINC 429 et la transmission d’une ligne ARINC 429. Le circuit possède en outre une ligne RS422 full duplex, 4 entrées analogiques, deux entrées nu-mériques et une sortie numérique.

Son interface physique avec le monde extérieur se fait au moyen d’un connecteur HE-10 à 26 contacts (au pas de 0.1″).
