DEI Composants/ASIC

DEI propose une large gamme de composants ARINC 429 conformes aux spécifications de la norme ( Drives full ARINC load ) et optimisée au niveau susceptibilité aux BCI et Lightning.

Driver de Ligne ARINC 429

Driver de Ligne ARINC 429

Driver ARINC429
BD429
Driver de ligne, 1 voie, 37.5 Ohm, Standard de l’industrie, Drives Full ARINC 429 Load
DEI1070A
Driver de ligne, 1 voie, 37.5 Ohm, Drives Full ARINC 429 Load
DEI1071A
Driver de ligne, 1 voie, 10 Ohm, Drives Full ARINC 429 Load
DEI1072A
Driver de ligne, 1 voie, 0 Ohm, Drives Full ARINC 429 Load
DEI3182A
Driver de ligne, 1 voie, remplacement du RM 3182A
DEI1170A
Driver de ligne, 1 voie, Tristate, boitier MLPQ
DEI1270A
Driver de ligne, 2 voies, boitier MLPQ
DEI5070/1/2
Driver de ligne 1 voie, 7,5 - 27,5 ou 37,5 Ohms, alimenté en +/- 5V uniquement
DEI 5270
Driver de ligne, 2 voies, boitier MLPQ, alimenté en +/-5V uniquement
DEI5090
Driver de ligne 1 voie, 5 Ohms ou 37,5 Ohms, alimenté en + 3.3V uniquement
DEI5290
Driver de ligne 2 voies, 5 Ohms ou 37,5 Ohms, alimenté en + 3.3V uniquement

Récupérer la liste des Driver de Ligne

Récepteurs ARINC 429

Récepteurs ARINC 429

DEI3283
Récepteur ARINC 429, 2 voies, remplacement du RM 3283
DEI1041
Récepteur ARINC 429, 1 voie
DEI 1044/1045
Récepteur ARINC 429 ,4 voies
DEI 1046/1047
Récepteur ARINC 429, 8 voies

Récupérer la liste des Récepteurs

Transceivers ARINC 429

Transceivers ARINC 429

DEI 1016
DEI 1016A
Standard de l’industrie aéronautique, 2Rx - 1Tx, alimentation +5V
DEI 1116
2Rx - 1Tx, alimentation +3.3V ou +5V
DEI 1084
transceiver, 2Rx - 1Tx, filtrage de labels, alimentation +3.3V ou +5V, Pin à Pin compatible avec le HI3584 &HI8584.
DEI 3093
Nouveau transceiver, 2Rx - 1Tx, Driver de ligne incorporé, filtrage de labels, Bus SPI, alimentation +3.3V, Pin à Pin compatible avec le HI3593.
Récupérer la liste des Transceivers

Discrete to Digital

Discret to Digital avec sorties parallèles

DEI 1026A

DEI1026A
Discrete to Digital, 6 entrées Open/GND, sorties parallèles
DEI1054
Discrete to Digital, 6 entrées 28V/Open, sorties parallèles
DEI1166
Discrete to Digital, 8 entrées Open/GND, sorties parallèles
DEI1198
Discrete to Digital, 8 entrées Open/GND, sorties parallèles, protection foudre > 1600V avec résistance externe de 3K Ohm, pin à pin compatible avec DEI1166

Discret to Digital avec sortie série

DEI 1066
DEI1066
Discrete to Digital, 8 entrées Open/GND, sortie série
DEI1160
Discrete to Digital, 8 entrées programmables Open/GND, 28V/Open (ou 28V/GND, sortie série
DEI1282
Discrete to Digital, 8 entrées configurables individuellement Open/GND ou 28V/Open (ou 28V/GND), sortie série, protection foudre jusqu’à 500V, équipé d’une fonction BIT Built-in-test
DEI1284
Discrete to Digital, 8 entrées configurables individuellement Open/GND ou 28V/Open (ou 28V/GND), sortie série, protection foudre > 500V avec résistance externe de 3K Ohm, équipé d’une fonction BIT Built-in-test
DEI1184
Discrete to Digital, 8 entrées configurables individuellement Open/GND ou 28V/Open (ou 28V/GND, sortie série, protection foudre jusqu’à 1600V avec R externe de 3KOhm.
DEI1188
Discrete to Digital, 8 entrées Open/GND, sortie série, protection foudre jusqu’à 1600V avec R externe de 3KOhm.

Récupérer la liste des Discrete to Digital

Ecrêteur actif d’alimentation DC

Voltage Clamping Circuit

DEI 1028
Au format SOIC 8 broches, le DEI 1028 est un écrêteur actif d’alimentation DC faible coût.
Le circuit couvre des transitoires aussi importants que 100V/100ms permettant ainsi de couvrir les normes PREN2282 ou DO160 utilisées dans le domaine aéronautique.
Il intègre un driver de Mosfet, une référence de tension et un comparateur.
Alimenté directement par la ligne à protéger, le DEI 1028 commande le Mosfet externe à l’état passant tant que la tension d’entrée reste inférieure à 34V. Au delà une contre réaction force le mosfet dans sa zone résistive assurant ainsi une tension de sortie régulée à une valeur typique de 35V.
Cette tension permet d’employer en aval la majorité des régulateurs linéaire du marché. Le circuit intègre de plus une logique ON/OFF de détection sous tension et de diagnostic permettant la supervision par microcontroleur.
Le DEI 1028 permet un gain d’encombrement par rapport à une solution équivalente discrète d’un facteur 4 à 5 . La fiabilité est améliorée grâce à la réduction du nombre de composants.
Documentation DEI1028

Driver de LED

DEI1090 Driver de LED

JPEG - 25.6 ko


Émule une lampe à incandescence avec courbe "Square Law".
Gradation des LED contrôlé par Pulse Width Modulation allant de 50Hz à 200Hz.
Courant réglable de 10 mA à 20 mA.
Permet de commander jusqu’à 8 sorties LED avec courant actif appairé.

Protection Foudre

Protection Foudre

Avion foudroyé

AVI - 1.2 Mo
Vidéo foudroiement

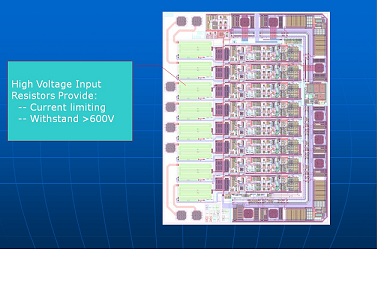

Les composants DEI, sont protégés de base jusqu’au niveau 3 (300V et 600V) sans ajout de composant externe.
Protection entrées

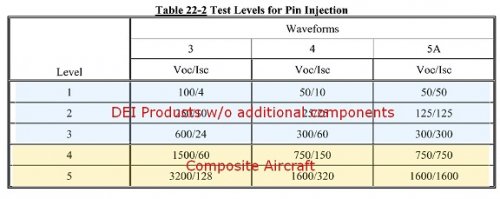

Le développement du fuselage des nouveaux avions type Airbus A350, composé d’un grand nombre de pièces en composite, nécessite de protéger les électroniques (Niveau 5 / forme d’onde 5A).
Niveaux V/I
S’il est simple d’ajouter une résistance externe pour les composants de forte impédance d’E/S, c’est plus problématique pour les driver de ligne ARINC 429 ou Discret to Digital.
L’utilisation de TVS de forte puissance pose des problèmes d’encombrement, de poids, de capacité et de fiabilité.

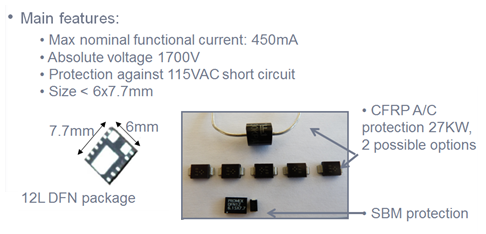

La société DEI vient de développer un nouveau composant, le DEI 1604 dont la fonction est de limiter le courant à la suite d’un impact foudre et de permettre par l’association d’une petite TVS d’assurer la protection des composants en courant et en tension.
Le DEI 1604 est un composant bidirectionnel, composé de 2 JFET en série utilisant la technologie SiC (Silicon Carbide) qui va permettre de limiter le courant.
DEI 1600 Principe

PDF - 828.9 ko
Datasheet DEI 1604


Protection surtension jusqu’à 1600V
Waveforme 5A : 1500V/15A, 500V/500A, 300V/300A, 200V/200A, 100V/100A
Waveform 3 : 1500V/60A, 600V/24A, 250V/10A, 100V/4A
Waveform 2 : 1600V/107A, 750V/50A, 250V/10A, 100V/4A
Transistors JFET en Sic faible résistance : 1,7 Ohm à +85°C
Courant nominal = 450mA
Boitier DFN 12 broches (6 x 7.7mm)
Température de fonctionnement : -40°C à +85°C
Fusible interne 115VAC pour la protection « erreur de câblage »

Activité développement d’ASIC

Activité développement d’ASIC

Wafer Microscope Tests

DEI est une société "fab-less" spécialisée dans le développement et la commercialisation d’ASIC analogiques, numériques, mixtes ou RF.
DEI utilise pour le design de ses composants les technologies suivantes :
Bipolar (20V, 37V, 60V)
High Speed Bipolar ( ft= 18-28GHz)
BiCMOS/CMOS (0.18µm, 0.35µm, 0.6µm, 0.8µm, 1.5µm)
SiGe BiCMOS ( 0.35µm)(ft=35-62 GHz)
DIMOS (320V, 650V)

La sélection de la technologie utilisée dépendant de la tension, du courant de sortie, puissance etc...

DEI offre une pérennité de 10 ans minimum sur tous ses composants.

PDF - 260 ko
ASIC développement

Série 700 ASIC Semi-Custom


technologie Bipolaire. prototypes en 3 semaines après routage.
La solution idéale en cas d’obsolescence d’un composant.
20V Bipolar Analog Array
Un seul niveau de masque à réaliser
NRE compris entre $30K to $70K.
Boitiers standards ou personnalisés.
NPN Transistors : Typical Beta = 200 ; fT = 800MHz
Large NPN Transistors (200 mA)
PNP Transistors : Beta = 40 to 90 ; fT = 15MHz
